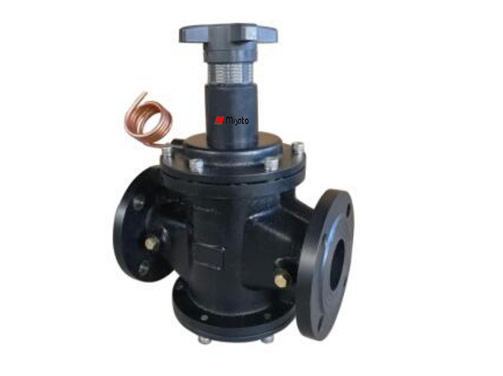

动态压差平衡阀

性能与特点： ◆ 公称通径：DN40...DN250； ◆ 压差范围：300-1000mbar（DN40~50）或400-1600mbar（DN65~250）； ◆ 工作压差：△PV3500mbar； ◆ 优质的无极调压结构； ◆采用优异技术膜片，理论误...

联系电话：0510-81005888

联系客服在线留言

产品详情

性能与特点：

◆ 公称通径：DN40...DN250；
◆ 压差范围：300-1000mbar（DN40~50）或400-1600mbar（DN65~250）；
◆ 工作压差：△PV≤3500mbar；
◆ 优质的无极调压结构；
◆ 采用优异技术膜片，理论误差为零，且可承受0.8MPa的压差；
◆ 支持被控系统内部自主调节，排除外网压差波动对被控系统的影响；
◆ 可靠的开度记忆功能；
◆ EPDM密封，密封性能可靠；
◆ 符合PED制造许可。

应用与工作原理：
动态压差平衡阀是一种自动恒定压差的平衡阀，用于恒定空调或供热系统中控制阀、末端设备或管网之路供水之间的压差，避免管网压差变化对其动态干扰，实现动态水利平衡。
其工作原理为当系统管网资用压差增大，动态压差平衡阀依靠自身高低压腔压力变化，作用于膜片两侧受力重新平衡，同时带动阀杆运动减小阀门开度，吸收增大的资用压差，保证被控制侧的压差恒定。
动态压差平衡阀与静态平衡阀配合可以解决变流量系统的水力失调，当系统管网发生压力或者流量变化时，此配置可以有效调整进回水管路的压差恒定。

型号说明：
例：DPBV100-0FP01
1. “DPBV”压差平衡阀简称；
2. “100”口径DN100；
3. “-”分隔号；
4. “0F”普通配置，法兰连接-F，螺纹连接-S；
5. “P01”压力等级，PN16简称。
如果客户有特殊要求，可以在最后备注。

参数表：

型号/PN16	型号/PN25	管径(in.)	DN(mm)	Kvs M³/h	温度(℃)
DPBV040-0FP01	DPBV 040-0FP02	1-1/2"	40	15	-10~100℃
DPBV 050-0FP01	DPBV 050-0FP02	2"	50	34
DPBV 065-0FP01	DPBV 065-0FP02	2-1/2"	65	52
DPBV 080-0FP01	DPBV 080-0FP02	3"	80	75
DPBV 100-0FP01	DPBV 100-0FP02	4"	100	110
DPBV 125-0FP01	DPBV 125-0FP02	5"	125	160
DPBV 150-0FP01	DPBV 150-0FP02	6"	150	280
DPBV 200-0FP01	DPBV 200-0FP02	8"	200	320
DPBV 250-0FP01	DPBV 250-0FP02	10"	250	400

备注：1、流量偏差≤5%；

2、可以提供PN16和PN25两种不同的法兰连接标准。
