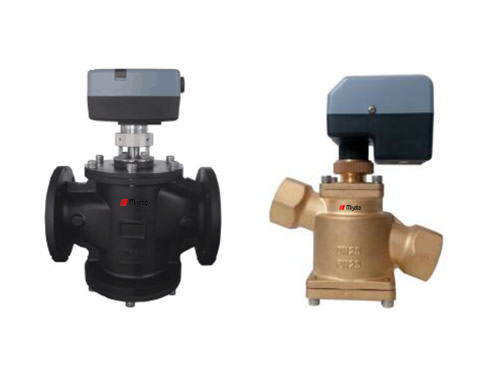

动态平衡电动调节阀

性能与特点： ◆ 公称通径：DN15...DN150； ◆ 动态平衡电动调节阀（PDBCV）集动态平衡与电动调节与一体，可替代静态平衡阀和压差平衡阀的组合； ◆ 采用角行程电动执行器，扭矩小，...

联系电话：0510-81005888

产品详情

性能与特点：

◆ 公称通径：DN15...DN150；
◆ 动态平衡电动调节阀（PDBCV）集动态平衡与电动调节与一体，可替代静态平衡阀和压差平衡阀的组合；
◆ 采用角行程电动执行器，扭矩小，反应迅速、灵敏；
◆ 动态平衡电动调节阀（PDBCV）包含两个功能元件，一是外部指示响应，另外能够感应系统变化而自身做出调节；
◆ 动态平衡电动调节阀（PDBCV）的平衡腔采用内置导管，与外置导管相比能有效避免现场安装的碰撞和损坏，而且机构更加紧凑、美观；
◆ 客户可根据要求定制最大流量；
◆ 阀体采用高标号球墨铸铁GJS450-10，表面采用进口涂料喷刷工艺，外观精美；
◆ 阀门具有关断功能，泄漏量≤1.5L/Hour;
◆ 驱动器标准配置均带手动功能和电源开关;
◆ 法兰连接，连接标准符合ISO7005-2；
◆ 符合PED和阀门特种设备制造许可。

用途：
暖通空调
动态平衡电动调节阀（PDBCV）用于暖通空调系统末端的空调设备（如空调箱、新风机组、空气处理器）的温度控制，通过配置智能模块控制系统，可方便对各环路的流量、温度进行自动控制。实现合理利用能量，节约能耗，智能化管理。
应用动态平衡电动调节阀（PDBCV），末端设备不受系统压力波动的影响，使系统调节更稳定，更节能，特别适用于系统负荷变化较大的变流量系统中。

型号说明：
例：PDBCV010-0FP01
1.    “PDBCV”动态平衡电动调节阀（Dynamic balance valve）简称；
2.    “100”口径DN100；
3.    “-”分隔号；
4.    “0F”普通配置，法兰连接（Flange）简称；
5.    “P01”压力等级，PN16简称。
如果客户有特殊要求，可以在最后备注

参数表：

型号	管径(in.)	DN(mm)	额定流量			扭矩 N	压差范围 KPa	温度 ℃
型号	管径(in.)	DN(mm)	Kvs(m3/h)	I/s	GPM	扭矩 N	压差范围 KPa	温度 ℃
PDBCV015-0SP01	1/2"	15	1.40	0.52	9.5	120	30~400	-10℃~120℃
PDBCV 020-0SP01	3/4"	20	1.40	0.52	9.5	120	30~400
PDBCV 025-0SP01	1"	25	2.45	0.52	9.5	200	30~400
PDBCV 032-0SP01	1-1/4"	32	4.2	1.04	15.8	200	30~400
PDBCV 040-0FP01	1-1/2"	40	8.2	2.15	30.5	25	30~420	-10℃~150℃
PDBCV 050-0FP01	2"	50	14.5	3.85	58	25	30~420
PDBCV 065-0FP01	2-1/2"	65	24.5	6.00	95	25	30~420
PDBCV 080-0FP01	3"	80	35.2	8.05	125	65	30~420
PDBCV 100-0FP01	4"	100	50.8	14.2	220	65	30~420
PDBCV 125-0FP01	5"	125	70.6	24.0	385	100	30~420
PDBCV 150-0FP01	6"	150	102	38.5	620	100	30~420

备注：1、流量偏差≤5%；
2、驱动器提供24VAC和220VAC两种，标配信号反馈。

型号	开度（%）-流量（m³/h）
型号	30	35	40	45	50	55	60	65	70	75	80	85	90	95	100
PDBCV 015-0SP01	0.20	0.24	0.29	0.36	0.40	0.48	0.54	0.59	0.64	0.72	0.85	0.98	1.10	1.22	1.40
PDBCV 020-0SP01	0.20	0.24	0.29	0.36	0.40	0.48	0.54	0.59	0.64	0.72	0.85	0.98	1.10	1.22	1.40
PDBCV 025-0SP01	0.38	0.44	0.49	0.55	0.60	0.67	0.73	0.85	0.97	1.10	1.35	1.61	1.88	2.21	2.45
PDBCV 032-0SP01	1.25	1.63	1.71	1.85	2.10	2.21	2.35	2.50	2.66	2.79	2.90	3.14	3.52	3.85	4.20
PDBCV 040-0FP01	1.29	1.74	1.83	2.24	3.04	3.61	3.85	4.16	4.41	4.85	5.24	5.96	6.80	7.12	8.20
PDBCV 050-0FP01	1.65	2.08	2.28	2.82	3.28	3.96	4.64	5.54	6.28	7.26	8.38	9.8	11.2	12.4	14.5
PDBCV 065-0FP01	2.55	3.41	4.15	5.26	6.33	7.12	8.9	10.3	11.9	13.4	14.9	16.3	17.6	19.3	24.5
PDBCV 080-0FP01	2.76	3.62	4.48	5.57	6.79	7.62	9.33	10.8	12.3	13.9	15.7	17.4	18.9	23.6	35.2
PDBCV 100-0FP01	7.91	9.85	11.6	15.7	18.8	21.5	23.8	25.7	27.6	29.4	33.1	38	42.9	46	50.8
PDBCV 125-0FP01	8.4	10.5	12.5	16	19.3	24.5	29.8	37.5	46.3	55.6	65.1	72.3	80	84.5	70.6
PDBCV 150-0FP01	12	16	22.4	28.8	36.4	42.9	49.2	56.1	62.8	69.4	74.5	81.2	88.9	95.6	102
